1.Módulos funcionales y componentes principales del gabinete conectados a la red-
|
Módulo de funciones |
Función principal |
Componente central |
Función del componente |
|
Módulo de distribución de energía y línea entrante |
Reciba la salida de energía de CA del inversor, realice la recolección y distribución de energía y construya el canal del circuito de conexión a la red principal- |
Disyuntor de línea entrante |
Disyuntor de línea entrante: interrumpe el circuito principal + protección contra sobrecarga/cortocircuito- |
|
Interruptor de aislamiento |
Interruptor de aislamiento: proporciona puntos de interrupción obvios para el mantenimiento |
||
|
Barra colectora/barra de cobre |
Barra colectora: soporta una gran corriente y recoge energía eléctrica multi-canal |
||
|
Bloque de terminales salientes |
Bloque de terminales de salida: estandariza la conexión entre el-gabinete de conexión de la red y los cables del lado de la red-, reduce el riesgo de fallas en el cableado y facilita el mantenimiento posterior. |
||
|
Módulo de protección de conexión-red (unidad de seguridad central) |
Garantice la seguridad bidireccional-del sistema de generación de energía y la red eléctrica, evite daños en los equipos causados por fallas de la red, efecto isla o sobretensiones. |
Dispositivo de protección anti-isla |
Dispositivo anti-isla: componente principal, detecta el efecto de isla y corta el circuito |
|
Relé de sobretensión / subtensión / sobrefrecuencia / subfrecuencia |
SPD: suprime la sobretensión transitoria y protege los componentes |
||
|
Dispositivo de protección contra sobretensiones (SPD) |
Relé: monitorea los parámetros de la red y activa la protección anormal |
||
|
Dispositivo de protección de falla a tierra |
Dispositivo de protección contra fallas a tierra: monitorea en tiempo real-la corriente de falla a tierra, corta rápidamente el circuito en caso de falla y previene accidentes personales o de equipos causados por fugas eléctricas. |
||
|
Módulo de monitoreo y medición de energía |
Mida con precisión la energía eléctrica-conectada a la red, supervise los parámetros operativos de la red eléctrica/sistema de generación de energía y proporcione datos para su resolución/diagnóstico. |
Medidor eléctrico multifuncional trifásico- |
CT/VT: convierte corriente grande/alto voltaje en señales pequeñas para adaptarse a la medición del medidor |
|
Transformador de corriente (CT) / Transformador de tensión (VT) |
Medidor eléctrico: Mide energía eléctrica activa/reactiva, monitorea voltaje/corriente/frecuencia |
||
|
Terminal de medición y control |
Terminal de medición y control: recopila datos y admite visualización local/remota |
||
|
Luz indicadora de estado/pantalla de visualización |
Luz indicadora de estado: muestra intuitivamente el estado de cierre de la conexión de red-, alarma de falla, encendido, etc.; Pantalla de visualización: vea datos de energía eléctrica, parámetros de red y códigos de falla localmente sin equipo externo |
||
|
Módulo de comunicación y control de conexión-a la red |
Realice una conmutación inteligente del circuito de conexión-a la red, intercambie información con el sistema de monitoreo fotovoltaico/despacho de la red y cumpla con los requisitos de despacho. |
Contactor de conexión-a la red |
Contactor: recibe señales y cambia automáticamente el circuito de conexión-a la red. |
|
Controlador/PLC |
Controlador: Coordina las acciones de cada módulo y ejecuta la lógica preestablecida. |
||
|
Módulo de Comunicación (4G / Ethernet / RS485) |
Módulo de comunicación: realice monitoreo remoto y transmisión de datos |
||
|
Interruptor de cambio manual/automático |
Conmutador de cambio manual/automático: cambia el modo de control, recibe instrucciones remotas/PLC en modo automático; Realizar operación local en modo manual para satisfacer las necesidades de mantenimiento o emergencia. |
||
|
Gabinete y módulo auxiliar |
Proporciona soporte de instalación y entorno protector para garantizar el funcionamiento estable de los componentes internos en entornos exteriores/industriales. |
Gabinete metálico (IP54 y superior) |
Gabinete: A prueba de polvo, impermeable y previene la intrusión de objetos extraños |
|
Ventilador de refrigeración/termostato |
Ventilador de refrigeración: arranca y se detiene según la temperatura para evitar el envejecimiento de los componentes a altas temperaturas- |
||
|
Iluminación de mantenimiento |
Iluminación de mantenimiento: proporciona una fuente de luz para el mantenimiento dentro del -gabinete. |
||
|
Bandeja de cables / Canalización |
Bandeja/Canal portacables: Organice el cableado de forma ordenada y facilite el mantenimiento |
||
|
Tira de sellado |
Tira de sellado: mejora el rendimiento de sellado del gabinete, evita que entre polvo y agua de lluvia y garantiza el funcionamiento confiable de los componentes en entornos hostiles. |
Según las descripciones de los módulos funcionales y los componentes principales del gabinete-conectado a la red en la tabla anterior, es posible seleccionar y combinar rápidamente cualquier solución de gabinete-conectado a la red. Aquí hay dos ejemplos.
Gabinete conectado a red de cuatro-canales-de 2.400 KW
La selección de componentes para el gabinete conectado a la red-de 400 kW se basa en un cálculo integral que incluye el voltaje nominal del sistema, la corriente total, la corriente de entrada por canal del inversor, la coordinación de la protección, los requisitos de precisión de la medición y la adaptabilidad ambiental. A continuación se muestra la justificación detallada de la selección de los componentes clave de esta solución:
Componentes de la línea entrante y del circuito principal
Disyuntor de marco (TGW1N-1600/4P-800A)
Base de cálculo:
Potencia total del sistema: 400kW
Tensión nominal: 380 V (trifásico)
Factor de potencia: estimado conservadoramente en 0,8
Fórmula de cálculo actual:
Considerando una redundancia de 1,1x y efectos armónicos, se selecciona 800A como clasificación estándar.
Función específica-PV: Equipado con disparo de retardo por subtensión para evitar impactos repentinos-en la conexión de la red cuando la red se recupera.
Disyuntor de entrada (NM1-250S/4300 250A)
Potencia estimada por canal del inversor:
4 canales de entrada, cada uno de aproximadamente 100 kW
Actual por canal:
La selección de 250 A proporciona una capacidad de sobrecarga 1,3 veces mayor, lo que garantiza que no se produzcan disparos molestos durante sobrecargas-del inversor a corto plazo.
Interruptor de aislamiento giratorio (HD13BX-1000A/41 4P)
Justificación de la selección:
Se utiliza para proporcionar puntos de rotura visibles para garantizar la seguridad del mantenimiento.
Clasificado a 1000 A > 800 A del disyuntor principal, cumpliendo con los requisitos de aislamiento.
Barra colectora (barra de cobre, 800A)
Base de selección:
La capacidad de carga actual-de las barras colectoras de cobre se estima en 2 A por mm². Un requisito de 800 A requiere al menos un área de sección transversal de 400 mm².
Normalmente, se utiliza TMY-80×10 (800 mm²) o una especificación equivalente para garantizar un aumento de temperatura inferior o igual a 40 K.
Componentes del módulo de protección
Dispositivo de protección contra sobretensiones (LYY1-40kA)
Base de selección:
Los sistemas fotovoltaicos suelen estar expuestos a entornos exteriores con altos riesgos de sobretensiones inducidas por rayos-.
La capacidad de descarga de 40 kA cumple con los requisitos de prueba de Clase II, adecuada para protección contra rayos en sistemas de distribución de bajo-voltaje.
Disyuntor de protección SPD (NXB-63AC63 4P)
Justificación de la selección:
Se utiliza para la protección frontal-del SPD para evitar que afecte el circuito principal en caso de un cortocircuito.
La clasificación 63A coincide con el SPD, lo que garantiza que no se dispare durante la conducción normal del SPD.
Componentes del módulo de medición
Transformador de corriente (BH-0.66 800/5 clase 0,5)
Base de selección:
La corriente del circuito principal es de aproximadamente. 760A. La selección de un CT 800/5 da como resultado una corriente secundaria de 5 A, adecuada para instrumentos de medición.
La clase de precisión 0,5 cumple con los requisitos de medición de conexión-a la red.
Medidor eléctrico multifuncional (AMC96L-E4)
Justificación de la selección:
Admite comunicación RS485, lo que permite la carga de datos de voltaje, corriente, potencia, energía, etc.
Cumple con los requisitos de la red para la adquisición de datos y el monitoreo en los puntos de conexión de la red fotovoltaica-.
Componentes del módulo auxiliar y de control
Fusible (RT14-400V 6A)
Justificación de la selección:
Se utiliza para la protección de circuitos secundarios, como fuentes de alimentación de control, módulos de comunicación, alimentación de instrumentos, etc.
Los fusibles de 6 A pueden soportar corrientes de irrupción de corta-duración y se desconectan rápidamente durante cortocircuitos para proteger los componentes de control.
Terminales de corriente/voltaje (45 / 90 piezas)
Base de selección:
Cada CT requiere conexión a terminales actuales; cada señal de voltaje requiere conexión a terminales de voltaje.
Considerando la necesidad de 3 CT, voltaje trifásico, medidor multifuncional, caja antirrobo, etc., los terminales 45/90 brindan una redundancia razonable.
Caja (GGD 800×800×2200)
Justificación de la selección:
El gabinete GGD es un gabinete de distribución estándar de bajo-voltaje, adecuado para diseños de circuitos múltiples y de alta corriente-.
Las dimensiones se adaptan al espacio necesario para colocar el disyuntor, las barras colectoras, los CT, el medidor, la caja antirrobo,-etc.
|
No. |
Nombre del componente (con modelo y especificaciones) |
Unidad |
Cantidad |
Módulo de funciones |
Función principal correspondiente del módulo |
Descripción de la función del componente |
Imagen |
|
1 |
Disyuntor de estructura (TGW1N-1600/4P-800A, con disparo por retardo de subtensión específico fotovoltaico) |
Pedazo |
1 |
Módulo de distribución de energía y línea entrante |
Reciba la salida de energía de CA del inversor, realice la recolección y distribución de energía y construya el canal del circuito de conexión a la red principal- |
Con la función de disparo por retardo de subtensión, realice la interrupción del circuito principal, la protección contra sobrecarga/cortocircuito-y el control de conexión de red-específico de PV-específico |
|
|
2 |
Disyuntor de entrada (NM1-250S/4300 250A) |
Pedazo |
4 |
Disyuntor de línea entrante de 4-canales, responsable de cortar y proteger contra cortocircuitos/sobrecargas de las líneas entrantes de cada inversor |
|
||
|
3 |
Interruptor de cuchilla aislante giratorio (HD13BX-1000A/41 4P) |
Pedazo |
1 |
Proporcionar puntos de interrupción obvios durante el mantenimiento para garantizar la seguridad personal del personal de operación y mantenimiento. |
|
||
|
4 |
Disyuntor en miniatura (NXB-16AC63 2P) |
Pedazo |
1 |
Proporciona protección independiente del circuito de suministro de energía para equipos auxiliares (como terminales de medición, circuitos de control) |
|
||
|
5 |
Soporte de barra colectora |
Colocar |
2 |
Fije y soporte la fila de cobre de la barra colectora, garantice una instalación firme y un aislamiento confiable de la fila de cobre y evite riesgos de cortocircuito- |
|
||
|
6 |
Conector de cobre |
Pedazo |
18 |
Se utiliza para la conexión de filas de cobre con cables y componentes, garantiza una transmisión de corriente estable y reduce la resistencia de contacto. |
|
||
|
7 |
Cable con núcleo de cobre, fila de cobre (800A) |
kilos |
60 |
Soporta una gran corriente de 800 A, recoge energía eléctrica de entrada de 4 canales y la transmite al interruptor principal y al lado de la red, que es el principal portador de la transmisión de energía eléctrica. |
|
||
|
8 |

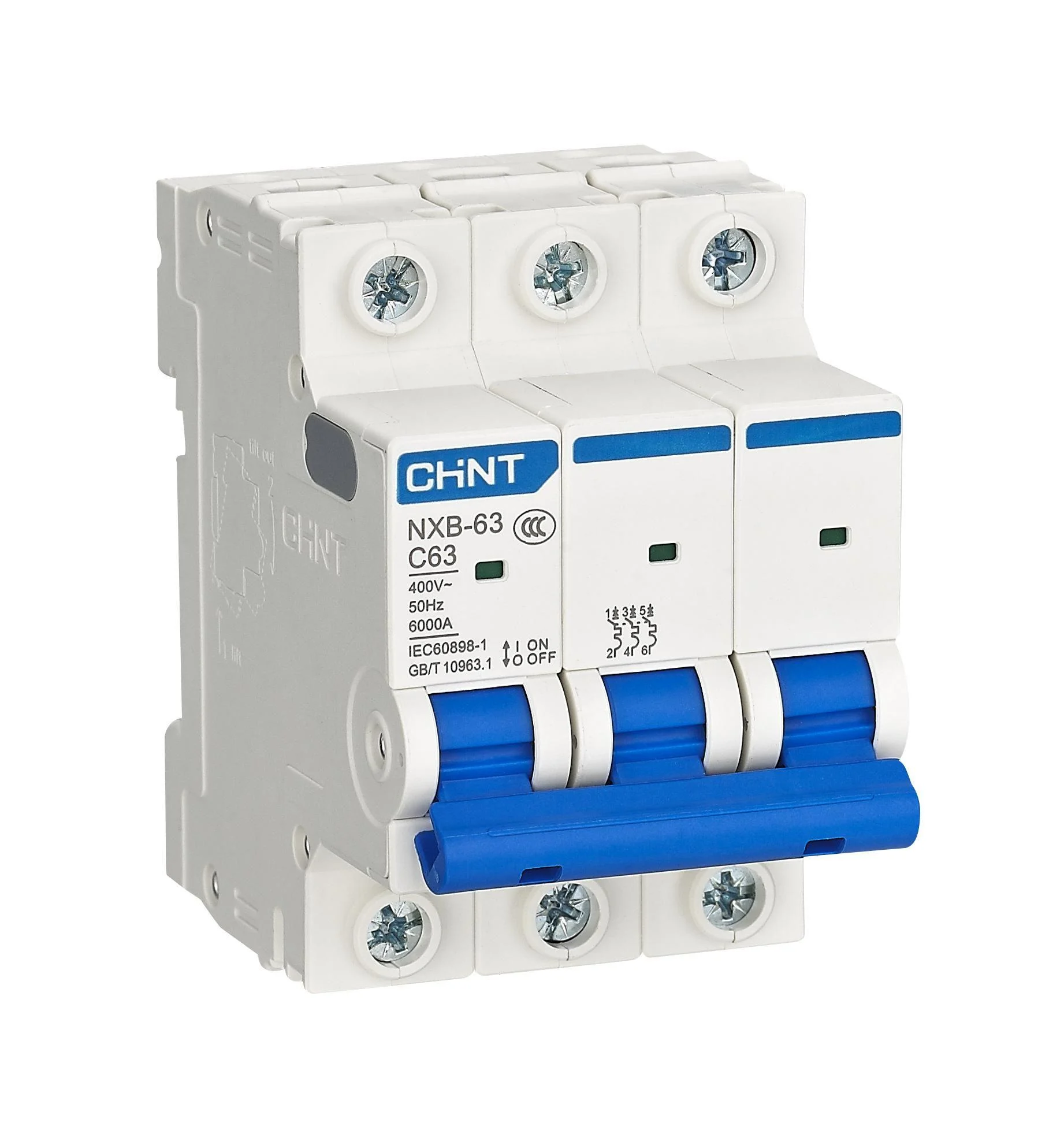

Disyuntor de protección contra rayos (NXB-63AC63 4P) |
Pedazo |
1 |
Módulo de protección de conexión-red |
Garantizar la seguridad bidireccional-del sistema de generación de energía y la red eléctrica, evitar daños en los equipos causados por fallos de la red, efecto de isla o sobretensiones. |
Controle el encendido-del circuito protector contra sobretensiones, ayude a realizar la función de protección contra rayos y evite que el circuito de protección contra rayos anormal afecte el circuito principal. |
|
|
9 |
Dispositivo de protección contra sobretensiones (LYY1-40KA) |
Pedazo |
1 |
Suprime la sobretensión transitoria causada por rayos y fluctuaciones de la red, y protege los componentes eléctricos del gabinete. |
|
||
|
10 |

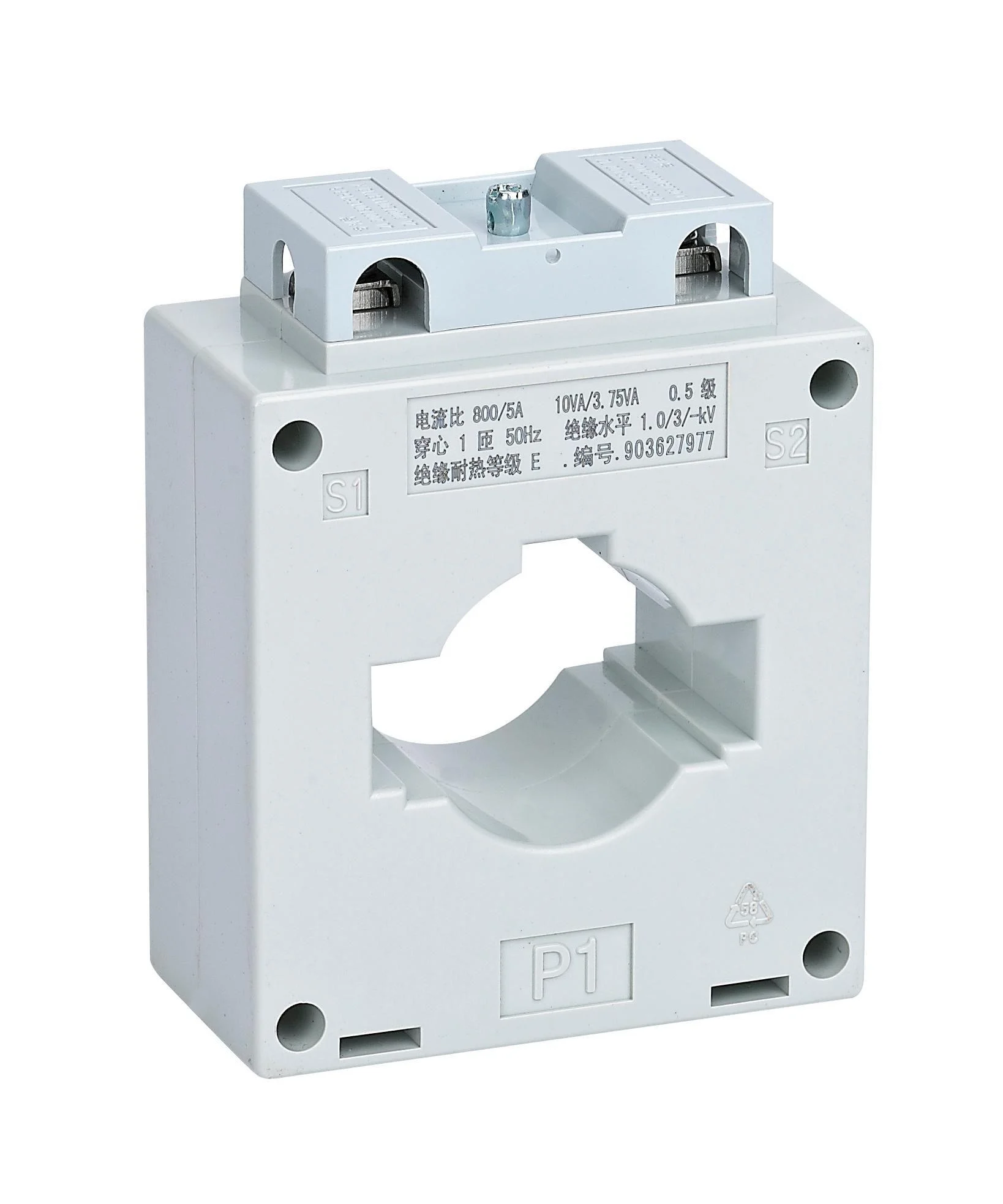

Transformador de corriente (BH-0.66 800/5 clase 0,5) |
Pedazo |
3 |
Módulo de monitoreo y medición de energía |
Mida con precisión la energía eléctrica-conectada a la red, supervise los parámetros operativos de la red eléctrica/sistema de generación de energía y proporcione datos para liquidación/diagnóstico. |
Convierta una corriente grande de 800 A en una señal pequeña de 5 A, adáptese a la medición del medidor eléctrico multifuncional y garantice la precisión de la medición y la seguridad del equipo. |
|
|
11 |
Contador Eléctrico Multifuncional (AMC96L-E4, con comunicación) |
Pedazo |
1 |
Mida la energía eléctrica-conectada a la red, supervise parámetros como voltaje, corriente y potencia, y admita la función de comunicación para realizar la transmisión de datos. |
|
||
|
12 |
Luz de señal (AD11-22/41) |
Pedazo |
3 |
Muestre de forma intuitiva el estado operativo del equipo (como encendido, cierre{0}}de conexión a la red, alarma de falla, etc.) para visualización local. |
|
||
|
13 |
Soporte fijo de garra (TMH) |
Pedazo |
2 |
Reparar componentes-relacionados con la medición, cooperar con la caja anti-electricidad-para implementar la función anti-electricidad-y garantizar la seguridad de los datos de medición. |
|
||
|
14 |
Caja anti-electricidad-robo (TMH) |
Pedazo |
1 |
Especial para anti-electricidad-robo, protege el cableado del circuito de medición y garantiza la autenticidad y precisión de los datos de medición de energía eléctrica. |
|
||
|
15 |
Gabinete (GGD, W800×D800×H2200) |
Pedazo |
1 |
Gabinete y módulo auxiliar |
Proporcionar soporte de instalación y entorno protector para garantizar el funcionamiento estable de los componentes internos. |
Proporciona espacio de instalación para todos los componentes, tiene funciones básicas de protección y a prueba de polvo y se adapta al entorno de uso interior. |
|
|
16 |
Fusible (RT14-400V 6A) |
Colocar |
5 |
Proteja el circuito de alimentación secundario y el circuito de control para evitar daños a los componentes de control y módulos de comunicación debido a sobrecarga o cortocircuito. |
|
||
|
17 |
Terminal actual |
Pedazo |
45 |
Estandarice la conexión de las líneas de señal actuales para una cómoda disposición del cableado y mantenimiento posterior. |
|
||
|
18 |
Terminal de voltaje |
Pedazo |
90 |
Estandarice la conexión de líneas de señal de voltaje, garantice una transmisión de señal confiable y facilite la disposición del cableado y el mantenimiento posterior. |
|||
|
19 |
Accesorios como terminal de cobre, brida para cables, clip de posicionamiento y cubierta de plástico |
- |
- |
Ayudar en el cableado, la fijación de componentes y la protección del aislamiento, garantizar un cableado interno ordenado y una instalación firme de los componentes, y mejorar la confiabilidad de la operación. |
Gabinete conectado a red de 7-canales de 750 KW
Componentes de la línea entrante y del circuito principal
Interruptor de conexión a red principal-(NXA16N16-MF4 1250A, 4P 65 kA)
Base de cálculo:
Potencia total del sistema: 750kW
Tensión nominal: 380 V (trifásico)
Factor de potencia: estimado conservadoramente en 0,8
Cálculo total actual:
Rango de corriente de funcionamiento normal de aproximadamente 1200-1300 A.
Funciones inteligentes: Equipado con funciones de apertura/cierre eléctrico, liberación de subtensión, control de tensión-cierre y retardo, lo que garantiza operaciones de conexión a la red-seguras y controladas.
Disyuntor de entrada (NM1-250L/4300B 50 kA)
Potencia estimada por canal del inversor:
7 canales de entrada, cada uno de aproximadamente 107 kW
Actual por canal:
Justificación de la selección:
La clasificación de 250 A proporciona una capacidad de sobrecarga de 1,23 veces, lo que garantiza que no se produzcan disparos molestos durante sobrecargas-del inversor de corto plazo.
La capacidad de corte de 50 kA cumple con los requisitos de resistencia a la corriente de cortocircuito-en el punto de conexión a la red-.
El modelo 4300B (con contactos auxiliares) facilita el monitoreo remoto del estado.
Interruptor de aislamiento (1500A/4P HD12)
Base de selección:
Corriente nominal: 1500A > 1250A del interruptor principal, cumpliendo requisitos de aislamiento.
Proporciona puntos de rotura visibles para garantizar la seguridad absoluta del personal de mantenimiento.
El diseño de 4 polos garantiza un aislamiento completo de todos los conductores activos.
Barra colectora (barra de cobre de 80 × 10 mm)
Base de selección:
Capacidad de carga-actual de las barras colectoras de cobre: TMY-80×10 (800 mm²) puede transportar aproximadamente 1600-1800 A en condiciones estándar.
Control de aumento de temperatura: menor o igual a 40 K a una corriente de funcionamiento de 1250 A.
Un área de sección transversal-suficiente garantiza una baja impedancia y una pérdida de energía mínima.
Los múltiples soportes de barras colectoras garantizan la estabilidad mecánica ante fuerzas electromagnéticas de cortocircuito-.
Disyuntor miniatura de entrada (NXB-32A/4P)
Justificación de la selección:
Protección de suministro de energía dedicada para el terminal de recolección de medición de la oficina de suministro de energía.
La clasificación de 32 A garantiza la selectividad con los dispositivos de protección aguas arriba.
El diseño de 4 polos garantiza un aislamiento completo de la fuente de alimentación de medición.
Componentes del módulo de protección
1.Supresor de sobretensiones de CA (NXUII-C40/40kA)
Base de selección:
La capacidad de descarga de 40 kA (8/20 μs) cumple con los requisitos de prueba de Clase II para sistemas de distribución de bajo-voltaje.
Tensión máxima de funcionamiento continuo Uc~385V AC, apto para sistemas de 380V.
Nivel de protección Up Inferior o igual a 1,8 kV, protegiendo eficazmente los equipos aguas abajo.
Disyuntor de protección contra sobretensiones (NXB-63/63A/4P)
Justificación de la selección:
Protección frontal-para el disipador de sobretensiones para evitar que afecte el circuito principal en caso de falla por cortocircuito.
La clasificación de 63 A coordina con la corriente de descarga nominal del disipador de sobretensiones.
Componentes del módulo de medición
1.Transformador de corriente de medición (1200/5A clase 0,5)
Base de selección:
La corriente del circuito principal es de aproximadamente 1200-1300 A bajo carga completa.
La relación 1200/5A da como resultado una corriente secundaria de 5A con carga nominal, adecuada para instrumentos de medición estándar.
A una corriente principal de 1250 A, corriente secundaria=(1250/1200)×5 ≈ 5,21 A, dentro del rango de medición del medidor.
La clase de precisión 0,5 cumple con los requisitos de medición de conexión-de red para aplicaciones comerciales.
La carga nominal coincide con la impedancia de entrada del medidor multifuncional.
Medidor Multifuncional 2.380V (con Comunicación RS485)
Justificación de la selección:
Muestra potencia, voltaje, corriente, frecuencia, factor de potencia y energía.
La comunicación RS485 permite la carga de datos a los sistemas de monitoreo.
Cumple con los requisitos de la red para la adquisición de datos y el monitoreo en los puntos de conexión de la red fotovoltaica-.
Admite visualización local y transmisión de datos remota.
3. Luces indicadoras de encendido (amarillo/verde/rojo)
Justificación de la selección:
Proporciona una indicación visual intuitiva del estado del equipo:
Rojo: encendido/red-conectada
Verde: En espera/Listo
4. Caja de conexiones con sellado de plomo y soporte de bocina (2 juegos)
Justificación de la selección:
Función anti-electricidad-robo para proteger el cableado del circuito de medición.
Garantiza la autenticidad y precisión de los datos de medición de energía.
Cumple con los requisitos de la oficina de suministro de energía para la seguridad de la medición.
Componentes del módulo de control y comunicación
1.Relé de tiempo
Justificación de la selección:
Proporciona funciones de control de retardo para una operación coordinada.
Funciona con el interruptor de conexión-de la red principal para implementar una lógica de cierre/apertura retardada.
Evita operaciones de conmutación simultáneas que podrían causar perturbaciones en el sistema.
2.Relés Intermedios (4 unidades)
Justificación de la selección:
Amplifique las señales de control del controlador o de los interruptores manuales.
Convierta la lógica de control para controlar contactores e interruptores de alta-corriente.
4 unidades destinadas a:
Comando de cierre (1)
Comando de apertura (1)
Comentarios de estado (1)
Lógica de enclavamiento (1)
Garantiza la ejecución confiable de los comandos de control de cierre/apertura.
Botones de cierre/apertura e interruptor de transferencia
Justificación de la selección:
Botones de control manual: permiten la operación local del circuito de conexión-a la red durante tareas de mantenimiento o emergencias.
Interruptor de transferencia: permite cambiar entre los modos de control manual y automático.
Modo automático: recibe comandos remotos/PLC
Modo manual: Operación local para mantenimiento o necesidades de emergencia
Componentes del gabinete y del módulo auxiliar
1.Gabinete estándar GGD (W1000×D800×H2200mm)
Justificación de la selección:
El gabinete GGD es un gabinete de distribución estándar de bajo-voltaje, adecuado para diseños de circuitos múltiples y de alta corriente-.
Las dimensiones se adaptan a:
Interruptor principal (tamaño de bastidor 1250A)
7 disyuntores de entrada (250 A cada uno)
Sistema de barras
CT, medidor, dispositivos de control y componentes auxiliares
La placa de acero-laminada en frío con revestimiento por pulverización proporciona una protección básica contra la corrosión.
Clasificación de uso interior con ventilación adecuada para la disipación del calor.
2.Fusibles de potencia secundaria (RT28-32/6A, 6 unidades)
Justificación de la selección:
Proteja los circuitos de alimentación secundarios (alimentación de control, alimentación del módulo de comunicación, alimentación del instrumento).
La clasificación de 6 A puede soportar corrientes de irrupción de corta-duración y, al mismo tiempo, proporciona una desconexión rápida durante cortocircuitos.
6 unidades destinadas a:
Alimentación del circuito de control (2)
Potencia del circuito de medida (2)
Alimentación del módulo de comunicación (1)
Repuesto (1)
3.Cables, terminales y accesorios de cableado secundario
Justificación de la selección:
Conexiones de transmisión de señal y suministro de energía para todos los componentes de control y monitoreo.
Los terminales estandarizados garantizan conexiones confiables y facilitan el mantenimiento.
Tamaño de cable adecuado para la capacidad de carga-actual y los requisitos de caída de voltaje.
|
No. |
Nombre del componente (con modelo y especificaciones) |
Unidad |
Cantidad |
Módulo de funciones |
Función principal correspondiente del módulo |
Descripción de la función del componente |
Imagen |
|
1 |
Interruptor de conexión a red principal-(NXA16N16-MF4 1250A, 4P 65 kA) |
Pedazo |
1 |
Módulo de distribución de energía y línea entrante |
Reciba la salida de energía de CA del inversor, realice la recolección y distribución de energía y construya el canal del circuito de conexión a la red principal- |
Interruptor principal inteligente fijo con funciones de apertura/cierre eléctrico, liberación de mínima tensión, control de tensión-cierre y retardo. Realiza la interrupción del circuito principal + protección contra sobrecarga/cortocircuito- |
|
|
2 |
Disyuntor de entrada (NM1-250L/4300B 50 kA) |
Pedazo |
7 |
Disyuntor de entrada de 250 A, responsable de interrumpir y proteger contra cortocircuitos y sobrecargas de cada línea entrante del inversor. |
|
||
|
3 |
Disyuntor miniatura de entrada (NXB-32A/4P) |
Pedazo |
1 |
Interruptor de suministro de energía para terminal de recolección de medición de servicios públicos, que proporciona protección independiente del circuito de suministro de energía para el terminal de medición |
|
||
|
4 |
Barra colectora (barra de cobre de 80 × 10 mm) |
Colocar |
Varios |
Transporta una gran corriente, recoge energía de 7 disyuntores de entrada y transmítela al interruptor de conexión de la red principal-y al lado de la red. |
|
||
|
5 |
Interruptor de aislamiento (1500A/4P HD12) |
Pedazo |
1 |
Proporcionar puntos de interrupción obvios durante el mantenimiento para garantizar la seguridad personal del personal de operación y mantenimiento. |
|
||
|
6 |
Descargador de sobretensiones de CA (NXUII-C40/40kA) |
Colocar |
1 |
Módulo de protección de conexión-red |
Garantizar la seguridad bidireccional-del sistema de generación de energía y la red eléctrica y evitar daños en los equipos causados por fallas o sobretensiones en la red. |
Protección contra rayos de CA, suprime la sobretensión transitoria, protege los componentes eléctricos en el gabinete contra rayos o fluctuaciones de la red. |
|
|
7 |
Disyuntor de protección contra sobretensiones (NXB-63/63A/4P) |
Colocar |
1 |
Control de entrada de protección contra sobretensiones, controla el encendido-apagado del circuito del descargador de sobretensiones, ayuda a realizar la función de protección contra rayos |
|
||
|
8 |
Medidor Multifuncional 380V (con Comunicación RS485) |
Pedazo |
1 |
Módulo de monitoreo y medición de energía |
Mida con precisión la energía eléctrica-conectada a la red, supervise los parámetros operativos de la red eléctrica/sistema de generación de energía y proporcione datos para liquidación/diagnóstico. |
Muestra potencia, voltaje, corriente, admite comunicación RS485, realiza medición de energía eléctrica y transmisión de datos. |
|
|
9 |
Transformador de Corriente de Medición (1200/5A Clase 0.5) |
Pedazo |
3 |
Convierta una corriente grande de 1200 A en una señal pequeña de 5 A, adáptese a la medición del medidor multifuncional, garantice la precisión de la medición y la seguridad del equipo. |
|
||
|
10 |
Luz indicadora de encendido (amarillo/verde/rojo) |
Pedazo |
5 |
Muestre de forma intuitiva el estado operativo del equipo (como encendido, cierre{0}}de conexión a la red, alarma de falla, etc.) para visualización local. |
|
||
|
11 |
Caja de conexiones con sellado de plomo, soporte de bocina |
Colocar |
2 |
Uso anti-electricidad-robo, garantiza la autenticidad y seguridad de los datos de medición de energía eléctrica |
|
||
|
12 |
Relé de tiempo |
Pedazo |
1 |
Módulo de comunicación y control de conexión-a la red |
Realice una conmutación inteligente del circuito de conexión-a la red, intercambie información con el sistema de monitoreo fotovoltaico/despacho de la red y cumpla con los requisitos de despacho. |
Proporciona una función de control de retardo y coopera con el interruptor de conexión de la red principal-para realizar una lógica de cierre/apertura retardada. |
|
|
13 |
Relé intermedio |
Pedazo |
4 |
Amplifique las señales de control, convierta la lógica de control, garantice la ejecución confiable de cierre/apertura y otros comandos de control |
|
||
|
14 |
Botón de cierre/apertura, interruptor de transferencia |
Pedazo |
3 |
Controlar localmente manualmente el cierre y la apertura del circuito de conexión-a la red, cambiar los modos de control (como manual/automático) |
|
||
|
15 |
Gabinete estándar GGD (W1000×D800×H2200mm) |
Pedazo |
1 |
Gabinete y módulo auxiliar |
Proporcionar soporte de instalación y entorno protector para garantizar el funcionamiento estable de los componentes internos. |
Gabinete interior, placa-laminada en frío con pintura en aerosol, que proporciona espacio de instalación y protección básica para todos los componentes. |
|
|
16 |
Fusible de alimentación secundaria (RT28-32/6A) |
Pedazo |
6 |
Proteja los circuitos de alimentación secundarios, evite daños a los componentes de control debido a sobrecarga o cortocircuito de líneas secundarias. |
|
||
|
17 |
Cables, terminales y accesorios de cableado secundario |
Lote |
Varios |
Estandarice la conexión de líneas secundarias, realice la transmisión de señales y la conexión de suministro de energía de varios componentes de control y monitoreo, facilite el mantenimiento. |
|
