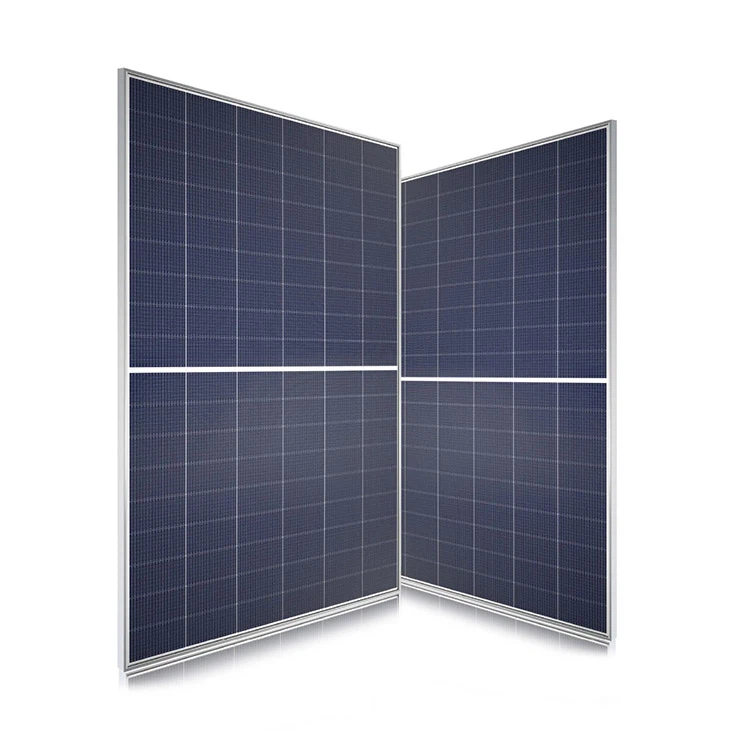

Panel solar HJT DSHB 108 500-525 W
Módulo solar de doble vidrio de media célula bifacial
Tecnología DS: más potencia, menos degradación
µC-Si y sinergia obtenida: células limpias, alta salida
DSHB108 combina el silicio microcristalino (µC-Si) y los procesos de obtención para minimizar las impurezas, permitiendo un rendimiento de células más alto y una salida de módulos más fuerte.
95% Bifacialidad: mayor ganancia de energía trasera
El diseño bifacial naturalmente simétrico ofrece una excelente generación trasera, con hasta un 95% de bifacialidad para una mayor cosecha de energía en entornos reflexivos.
Sellado PIB + dual vidrio - durabilidad probada
Utilizando el sellado de bordes PIB y la construcción duradera de doble vidrio, este módulo pasa IEC Salt Mist Nivel 8, ofreciendo una alta resistencia a la corrosión en climas costeros o húmedos.
Optimizado para proyectos solares a escala de servicios públicos
Diseñado para entregar fuertes devoluciones en utilidad e instalaciones a gran escala, el DSHB108 admite:
Costos de equilibrio más bajo del sistema (BOS)
Costo de energía nivelado minimizado (LCOE)
Salida más alta, vida útil más larga, mejor ROI
PROCESO DE DAR UN TÍTULO
IEC61215, IEC61730
Sistema de gestión de calidad ISO9001: 2015
ISO14001: Sistema de gestión del medio ambiente 2015
ISO45001: 2018 Salud y seguridad ocupacional
IEC62941: 2019 Terrestrial Photovoltaic (PV) Módulos de calidad
Sistema para la fabricación de módulos fotovoltaicos
SEGURO DE CALIDAD
Parámetros mecánicos
|
Célula (mm) |
182*105 mono |
| Dimensiones (L*m*h) (mm) | 1960*1134*30 |
| Peso (kg) | 27.4 |
| Tamaño de la sección transversal del cable (M㎡) | 4 |
| No. de celdas y conexiones | 108(6*18) |
| No. de diodos | 3 |
CALIFICACIÓN
| Max. Voltaje del sistema (V DC) | DC1500V (IEC) |
| Rango de ciclismo de temperatura (grado) | -40~+85 |
| Max. Calificación de fusible en serie (a) | 20 |
| Max. Corriente inversa (a) | 20 |
| Max. Carga de viento / máx. Carga de nieve (PA) | 2400 / 5400 |
| Tasa de punto caliente | 100% gratis |
| Tipo de conector | Compatible con MC4 |
| Calificación de fuego | Clase II |
| Grado de protección de caja y conector de Junction | IP68 |
| Tolerancia de PMAX | 0~+3% |
Parámetros eléctricos
| DSHM108-500 | DSHM108-505 | DSHM108-510 | DSHM108-515 | DSHM108-520 | DSHB108-525 | ||
|---|---|---|---|---|---|---|---|
|
STC AM1.5, 1000W/㎡ Temperatura celular 25 grados |
Max. Potencia en STC (PMPP/W) | 500 | 505 | 510 | 515 | 520 | 525 |
| Max. Voltaje de potencia (VMP/V) | 34.16 | 34.27 | 34.38 | 34.49 | 34.60 | 34.71 | |
| Max. Corriente de energía (Imp/A) | 14.64 | 14.74 | 14.84 | 14.94 | 15.04 | 15.14 | |
| Voltaje de circuito abierto (VOC/V) | 40.76 | 40.87 | 40.98 | 41.09 | 41.20 | 41.31 | |
| Corriente de cortocircuito (ISC/A) | 15.48 | 15.59 | 15.70 | 15.81 | 15.92 | 16.03 | |
| Eficiencia del módulo (%) |
22.5 |
22.7 | 22.9 | 23.2 | 23.4 | 23.6 | |
|
NOCT AM1.5, 800W/㎡, Temperatura ambiente 20 grados, Velocidad del viento 1m/s |
Max. Potencia en NOCT (PMPP/W) | 381 | 385 | 389 | 393 |
397 |
400 |
| Max. Voltaje de potencia (VMP/V) | 32.63 | 32.73 | 32.83 | 32.93 | 33.03 | 33.13 | |
| Max. Corriente de energía (Imp/A) | 11.70 | 11.78 | 11.86 | 11.94 | 12.02 | 12.10 | |
| Voltaje de circuito abierto (VOC/V) | 38.90 | 39.01 | 39.11 | 39.22 | 39.32 | 39.43 | |
| Corriente de cortocircuito (ISC/A) | 12.37 | 12.46 | 12.55 | 12.64 | 12.72 | 12.81 | |
Configuración de embalaje
| Contenedor (cubo alto) | |
|---|---|
| Módulos por paleta | 36 |
| Paletas por contenedor | 24 |
| Módulos por contenedor | 864 |
Coeficientes de temperatura
| Voltaje del coeficiente de temperatura (VOC) | -0.22 %/ grado |
| Corriente del coeficiente de temperatura (ISC) | 0.04 %/ grado |
| Potencia del coeficiente de temperatura (PM) | -0.24 %/ grado |
IV Curva
