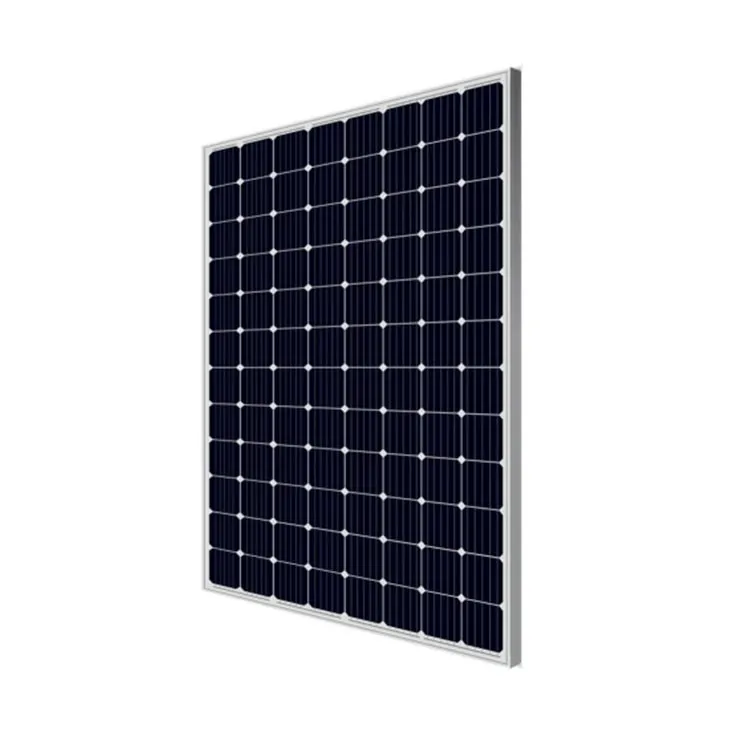

Introducción al producto
Celúla | Mononucleosis infecciosa |
No . de las celdas | 96(8×12) |
Potencia máxima nominal (PMAX) | 520W |
Eficacia máxima | 20.3% |
Caja de unión | IP68 |
Voltaje máximo del sistema | 1000V/1500V DC |
Temperatura de funcionamiento | -40 grado -+85 grado |
Descripción del Producto
Impulsada por 96 piezas de células Percium de alta eficiencia, esta serie de módulos de alto rendimiento proporciona la solución más rentable para reducir el LCOE de cualquier sistema fotovoltaico grande o pequeño .
Características clave
Dimensión del módulo fotovoltaico
Datos eléctricos en STC
Potencia máxima clasificada (PMAX) [W] | 480 | 490 | 500 | 510 | 520 |
Voltaje de circuito abierto (VOC) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Voltaje de potencia máxima (VMP) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Corriente de cortocircuito (ISC) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Corriente de energía máxima (Imp) [a] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Eficiencia del módulo [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Tolerancia de poder | 0~+5W | ||||
Coeficiente de temperatura de ISC (_ ISC) | 0.05%/ grado | ||||
Coeficiente de temperatura de VOC (_ VOC) | -0.275%/ grado | ||||
Coeficiente de temperatura de PMAX (_ PMP) | -0.368%/ grado | ||||
STC | Irradiance 1000W/m², temperatura celular 25 grados, AM1.5G | ||||
Datos eléctricos en NOCT y condiciones operativass
Parámetros eléctricos en NOCT | |||||
TIPO | 480 | 490 | 500 | 510 | 520 |
Potencia máxima calificada (PMAX) [W] | 355 | 363 | 370 | 378 | 386 |
Voltaje de circuito abierto (VOC) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Voltaje de potencia máxima (VMP) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Corriente de cortocircuito (ISC) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Corriente de energía máxima (Imp) [a] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
NOCT | Irradiancia 800W/m², temperatura ambiente 20 grados, velocidad del viento 1m/s, AM1.5G | ||||
Condiciones de funcionamiento | |
Voltaje máximo del sistema | 1000V/1500V DC (IEC) |
Temperatura de funcionamiento | -40 grado ~ +85 grado |
Fusible de la serie máxima | 20A |
Carga estática máxima, frente | 5400PA |
Carga estática máxima, atrás | 2400PA |
NOCT | 45 ± 2 grados |
Clase | Clase A |
Datos mecánicos
PRESUPUESTO | |
Celúla | Mononucleosis infecciosa |
peso | 26 kg ± 3% |
Dimensiones | 1956 ± 2MMX1310 ± 2MMX45 ± 1 mm |
Tamaño de la sección transversal del cable | 4 mm2 |
No . de las celdas | 96(8x12) |
Caja de unión | IP68, 4 diodos |
Conector | QC 4.10-35 |
Longitud del cable (incluido el conector) | Retrato: 300 mm (+)/400 mm (-); Paisaje: 1000 mm (+)/1000 mm (-) |
Configuración de embalaje | 30 por paleta |
Proceso de dar un título

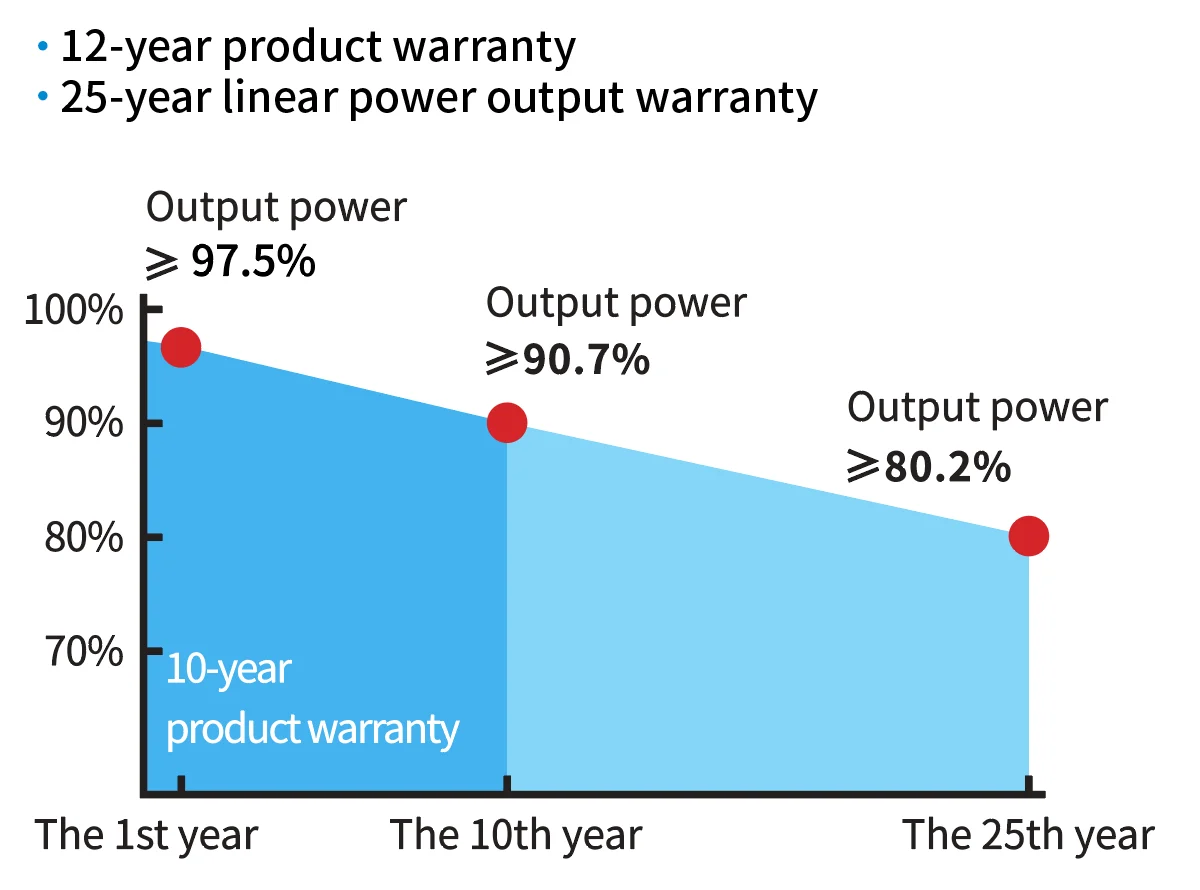

Garantía
