【Introducción del producto】

celda	mono
No. de células	144(6×24)
Potencia máxima nominal (Pmax)	410 W
Máxima eficiencia	20.4%
Cuadro de conexiones	IP68
Voltaje máximo del sistema	1000V/1500V DC
Temperatura de funcionamiento	-40°C~+85°C

【Descripción del producto】

La tecnología de corte a medio medio son literalmente células solares normales que se han cortado por la mitad. En lugar de tener 60 células solares, como la mayoría de los paneles puestos en los techos, tienen 144 de tamaño medio. Esto se traduce en una menor resistencia eléctrica que mejora la eficiencia. Un beneficio adicional es que los paneles de medio corte resisten los efectos de la sombra mejor que los paneles solares estándar. Esto no se debe directamente a que las células se corten por la mitad, sino a la forma en que están conectadas entre sí.

Esta familia de paneles solares empleados de media célula (mitad corte) tecnología está encapsulado con 144 medias células y 6x24 diseño. Con una potencia de hasta 410W, este panel solar familiar ayuda a reducir el costo de BOS.

【Características clave】

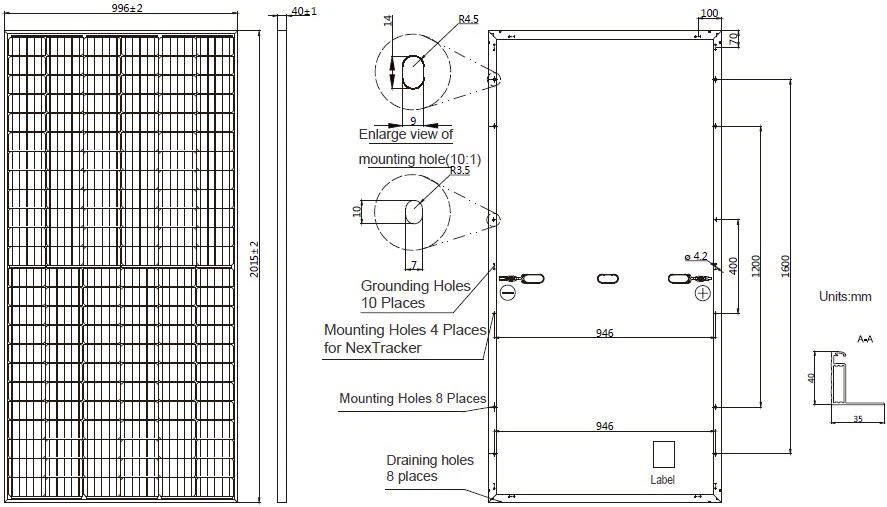

【Dimensión del módulo fotovoltaico】

Dimension of 410W half-cell PERC solar module

【Datos eléctricos en STC】

Potencia máxima nominal (Pmax) [W]	390	395	400	405	410
Voltaje de circuito abierto (Voc) [V]	48.91	49.21	49.50	49.81	50.12
Voltaje de potencia máxima (Vmp) [V]	40.55	40.85	41.17	41.46	41.76
Corriente de cortocircuito (Isc) [A]	10.16	10.21	10.26	10.32	10.37
Corriente de potencia máxima (Imp) [A]	9.62	9.67	9.72	9.77	9.82
Eficiencia del módulo [%]	19.4	19.7	19.9	20.2	20.4
Tolerancia de potencia	0 ~ + 5W
Coeficiente de temperatura de Isc(α_Isc)	0,05%/°C
Coeficiente de temperatura de Voc(β_Voc)	-0,288%/°C
Coeficiente de temperatura de Pmax(γ_Pmp)	-0,349%/°C
Stc	Irradiancia 1000W/m², temperatura celular 25°C, AM1.5G

【Datos eléctricos en NOCT y condiciones de funcionamiento】

PARÁMETROS ELÉCTRICOS EN NOCT
tipo	390	395	400	405	410
Potencia máxima nominal (Pmax) [W]	289	292	296	300	303
Voltaje de circuito abierto (Voc) [V]	45.04	45.30	45.56	45.81	46.06
Voltaje máximo de potencia (Vmp) [V]	37.29	37.52	37.76	38.03	38.28
Corriente de cortocircuito (Isc) [A]	8.18	8.23	8.28	8.33	8.38
Corriente de potencia máxima (Imp) [A]	7.74	7.79	7.84	7.88	7.93
NOCT	Irradiancia 800W/m², temperatura ambiente 20°C,velocidad del viento 1m/s, AM1.5G

CONDICIONES DE FUNCIONAMIENTO
Voltaje máximo del sistema	1000V/1500V DC(IEC)
Temperatura de funcionamiento	-40°C~+85°C
Fusible máximo de la serie	20A
Carga estática máxima, frontal	5400Pa
Carga estática máxima, volver	2400Pa
NOCT	45±2°C
Application (Clase)	Clase A

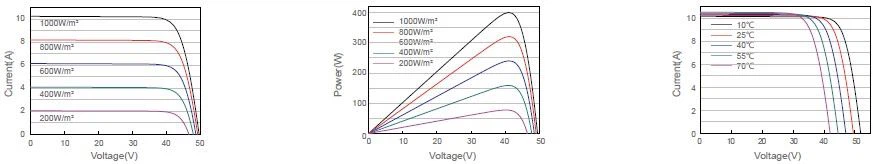

【Curvas de tensión de corriente】

IV curves of 410W half-cell PERC solar module

【Datos mecánicos】

peso	22,7 kg±3%
Dimensiones	2015±2mm×996±2mm×40±1mm
Tamaño del corte transversal del cable	4 mm2
No. de células	144(6x24)
Cuadro de conexiones	IP68, 3 diodos
conector	Control de calidad 4.10-35
Longitud del cable (incluido el conector)	Retrato: 300mm(+)/400mm(-) Paisaje: 1200mm(+)/1200mm(-)
Configuración de empaquetado	30 por palet

【Certificación】

【Garantía】

Etiqueta: 410w half-cell perc monocristalino panel solar, China, proveedores, fabricantes, fábrica, hecho en China

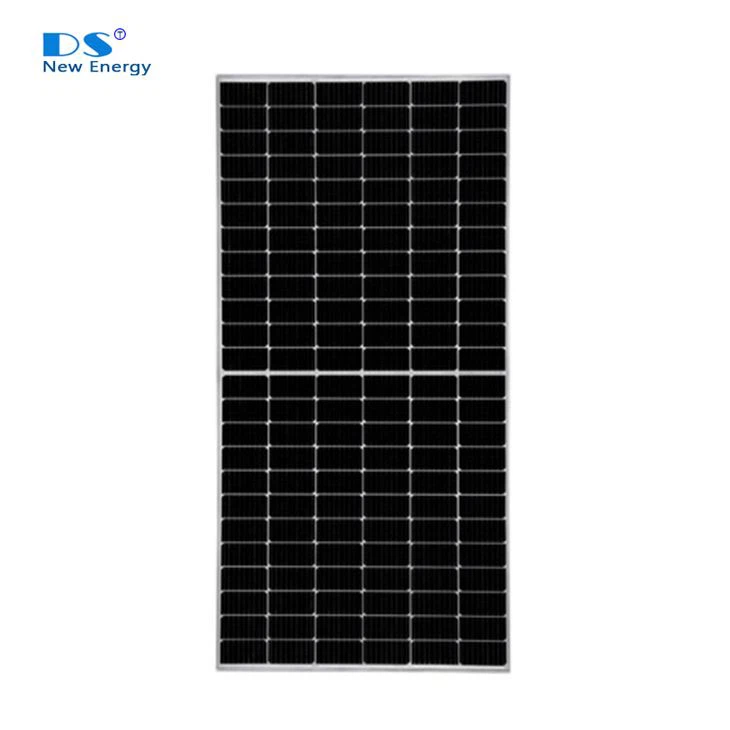

Panel solar monocristalino PERC de media célula de 410W
