Las estaciones base de comunicación fotovoltaica (PV) se han convertido en una solución clave para una infraestructura de comunicación ecológica y confiable, especialmente en regiones con diversas condiciones geográficas y climáticas. Este artículo proporciona una descripción detallada de seis proyectos típicos de estaciones base de comunicación fotovoltaica en todo el mundo, centrándose en las configuraciones de sus equipos, parámetros técnicos y diseños adaptables al entorno local.
Caso 1: Estación base fotovoltaica aislada de la red en una región fría suburbana
Información básica
- Ubicación: zona suburbana de una ciudad del norte de Europa
- Período de Construcción: Septiembre 2024 - Marzo 2025
- Modo de conexión a la red: fuera-de la red (sin cobertura de red estable)
- Tipo de estación base: estación base dedicada-fuera de la red
- Inversión Total: 128.000 Euros
|
Tipo de equipo |
Cantidad |
Parámetros técnicos |
|
Módulo fotovoltaico de silicio monocristalino |
24 piezas |
450W; Optimización del rendimiento a baja-temperatura; Eficiencia de conversión Mayor o igual al 18%; Resistencia a la carga de nieve Mayor o igual a 1,0 kN/m² |
|
Paquete de baterías de fosfato de hierro y litio |
2 paquetes de baterías |
48V/500Ah; Capacidad total 48kWh; Diseño-resistente al frío (operable a -25 grados); Vida útil mayor o igual a 6000 veces |
|
Generador diésel de respaldo |
1 unidad |
Capacidad 8kW; Función de inicio automático; Ayuda de arranque a baja-temperatura |
|
Sistema de gestión de energía |
1 juego |
Conmutación perfecta entre fotovoltaica, almacenamiento y generador; Capacidad de monitoreo remoto |
Adaptación ambiental
- Módulos fotovoltaicos con-recubrimiento antihielo para evitar la acumulación de nieve y hielo en invierno
- Sistema de calefacción por batería que se activa cuando la temperatura cae por debajo de -10 grados
- Diseño de soporte resistente al viento- (resistencia a la carga del viento mayor o igual a 2800 Pa) para soportar fuertes vientos invernales
Caso 2: Estación base fotovoltaica conectada a la red-en una zona desértica
Información básica
- Ubicación: Zona desértica en Australia Occidental.
- Periodo de Construcción: Marzo 2024 - Junio 2024 (evitando las altas temperaturas del verano)
- Modo de conexión a la red: red-conectada con almacenamiento de energía
- Tipo de estación base: Estación base con cobertura de comunicación por carretera
- Inversión total: 228.000 dólares australianos
|
Tipo de equipo |
Cantidad |
Parámetros técnicos |
|
Módulo fotovoltaico de doble-vidrio de alta-temperatura |
45 piezas |
450W; Capacidad total 20,25 kW; Silicio monocristalino de alta-eficiencia; Revestimiento anti-reflectante |
|
Batería de fosfato de hierro y litio-de alta temperatura |
1 paquete de baterías |
48V/625Ah; Capacidad total 30kWh; Tolerancia a altas-temperaturas (hasta 60 grados); DOD Mayor o igual al 85% |
|
Inversor-conectado a la red |
1 unidad |
Capacidad 15kW; Eficiencia de conversión Mayor o igual al 97%; Función de protección contra fallas de red |
|
Sistema de enfriamiento |
1 juego |
Para inversor y batería; Diseño-refrigerado por aire; Consumo de energía Menor o igual a 100W |
Adaptación ambiental
- Ventilación mejorada para gabinetes de equipos para disipar el calor en condiciones desérticas
- Cubiertas-a prueba de polvo para todas las conexiones eléctricas para evitar la entrada de arena.
Caso 3: Estación base fotovoltaica en zona costera
BásicoInformación
- Ubicación: Zona costera de una ciudad brasileña.
- Período de Construcción: Mayo 2024 - Agosto 2024 (evitando temporada de lluvias)
- Modo de conexión a la red: red-conectada con almacenamiento de energía
- Tipo de estación base: Estación base con cobertura de comunicación en la playa
- Inversión Total: 125.000 Reales Brasileños
|
Tipo de equipo |
Cantidad |
Parámetros técnicos |
|
Módulos fotovoltaicos resistentes a la niebla salina- |
40 piezas |
450W; Capacidad total 18kW; Grado de resistencia a la niebla salina C5-M; Marco de aluminio resistente a la corrosión |
|
Batería de almacenamiento de energía resistente a la sal- |
3 paquetes de baterías |
11,5 kWh; Capacidad total 34,5 kWh; Diseño-a prueba de humedad; Humedad de funcionamiento Inferior o igual al 95 % (sin-condensación) |
|
Inversor |
1 unidad |
Capacidad 15kW; nivel de protección IP67; Protección anti-sobretensiones |
|
Sistema de protección contra rayos |
1 juego |
Para conjuntos fotovoltaicos y equipos de comunicación; Nivel de protección Mayor o igual a 20kA |
Adaptación ambiental
- Todos los componentes metálicos con tratamiento de galvanización en caliente-para resistir la corrosión costera.
- Instalación elevada de gabinetes de equipos (1,2 m sobre el suelo) para evitar inundaciones.
- Entradas de cables selladas para evitar la intrusión de agua salada
Caso 4: Clúster de microestaciones base fotovoltaicas en zonas rurales
Información básica
- Ubicación: zona rural en el este de China
- Período de Construcción: noviembre 2024 - febrero 2025
- Modo de conexión a la red: red-conectada
- Tipo de estación base: Microestaciones base de cobertura rural (grupo de 15 estaciones)
- Inversión total: 3,2 millones de yuanes chinos (total para el clúster)
|
Tipo de equipo |
Cantidad |
Parámetros técnicos |
|
Módulo fotovoltaico de silicio monocristalino |
12 piezas |
540W; Capacidad total 6,48 kW; Adaptable a instalaciones en terrenos complejos |
|
Batería de fosfato de hierro y litio |
1 paquete de baterías |
48V/300Ah; Capacidad total 14,4kWh; Diseño de bajo mantenimiento; Vida útil mayor o igual a 5000 veces |
|
Mini inversor |
1 unidad |
Capacidad 5kW; Alta eficiencia a baja potencia; Diseño compacto |
|
Equipo de microestación base |
1 juego |
Consumo de energía Menor o igual a 800W; Amplio rango de entrada de voltaje (110-240 V) |
Adaptación ambiental
- Diseño de soporte fotovoltaico flexible adecuado para terrenos rurales irregulares
- Armarios impermeables para equipos para hacer frente a las frecuentes lluvias rurales
- Funcionamiento con bajo-ruido (menor o igual a 55 dB) para evitar afectar la vida rural
Caso 5: Estación base fotovoltaica 5G en el núcleo urbano
Información básica
- Ubicación: distrito central de negocios de una importante ciudad china
- Período de Construcción: Abril 2024 - Julio 2024
- Modo de conexión a la red: red-conectada
- Tipo de estación base: estación base macro 5G
- Inversión total: 850.000 yuanes chinos
|
Tipo de equipo |
Cantidad |
Parámetros técnicos |
|
Módulo fotovoltaico de silicio monocristalino |
16 piezas |
670W; Capacidad total 10,72 kW; Crear-diseño integrado; Aspecto estético |
|
Batería de almacenamiento de energía de fosfato de hierro y litio |
3 paquetes de baterías |
48V/200Ah; Capacidad total 28,8 kWh; Capacidad de carga rápida (1C); Compatible con carga máxima 5G |
|
Inversor de alta-potencia |
1 unidad |
Capacidad 10kW; Salida trifásica-; Compatible con los requisitos de energía de la estación base 5G |
|
Equipo de estación base 5G |
1 juego |
Consumo de energía 4,5 kW; Soporte para múltiples bandas de frecuencia; Gestión remota |
Adaptación ambiental
- Instalación en tejados para ahorrar recursos de suelo urbano
- Diseño de reducción de ruido para ventiladores de refrigeración (menor o igual a 60 dB) para cumplir con los estándares de ruido urbano.
- Medidas anti-robo para módulos y equipos fotovoltaicos

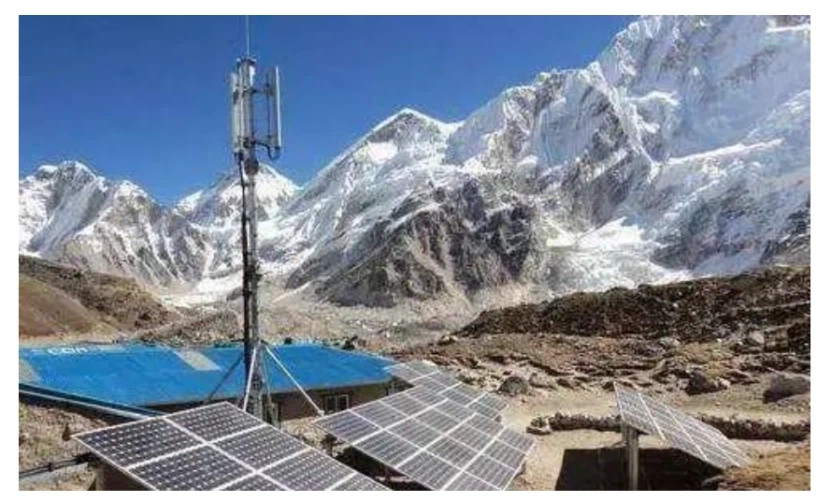

Caso 6: Estación base fotovoltaica aislada de la red en una zona montañosa
Información básica
- Ubicación: Zona montañosa de Sudáfrica
- Período de Construcción: julio 2024 - octubre 2024 (evitando fuertes lluvias invernales)
- Modo de conexión a la red: fuera-de la red (sin ningún acceso a la red)
- Tipo de estación base: Estación base de cobertura de comunicación tribal remota
- Inversión total: 280.000 rands sudafricanos
|
Tipo de equipo |
Cantidad |
Parámetros técnicos |
|
Módulo fotovoltaico resistente a la arena |
36 piezas |
450W; Capacidad total 16,2 kW; Utilización de alta irradiancia; Resistencia a la carga de viento Mayor o igual a 2400Pa |
|
Batería de almacenamiento de energía de alta-temperatura |
1 paquete de baterías |
48V/1000Ah; Capacidad total 48kWh; Diseño de ciclo profundo; DOD Mayor o igual al 80% |
|
Generador diésel de respaldo |
1 unidad |
Capacidad 7kW; Bajo consumo de combustible (inferior o igual a 210 g/kWh); Recordatorio de mantenimiento automático |
|
Unidad de control de potencia |
1 juego |
Gestión inteligente de carga; Diagnóstico remoto de fallas; Función de ecualización de la batería |
Adaptación ambiental
- Soportes de instalación en pendientes pronunciadas para terrenos montañosos (ángulo ajustable de 15 a 45 grados)
- Diseño de cimientos reforzados para evitar el impacto de deslizamientos de tierra.
- Sistema de recogida de agua de lluvia para agua de refrigeración del generador.
Estos seis proyectos de estaciones base de comunicaciones fotovoltaicas demuestran la versatilidad y adaptabilidad de la tecnología fotovoltaica en diferentes entornos de todo el mundo. Ya sea en centros urbanos o zonas montañosas remotas, a lo largo de regiones costeras o en desiertos, los sistemas fotovoltaicos se pueden personalizar para satisfacer necesidades de comunicación específicas mediante la configuración del equipo y el diseño técnico adecuados.
