Stringer multicable para mayor potencia del módulo y ahorro de plata

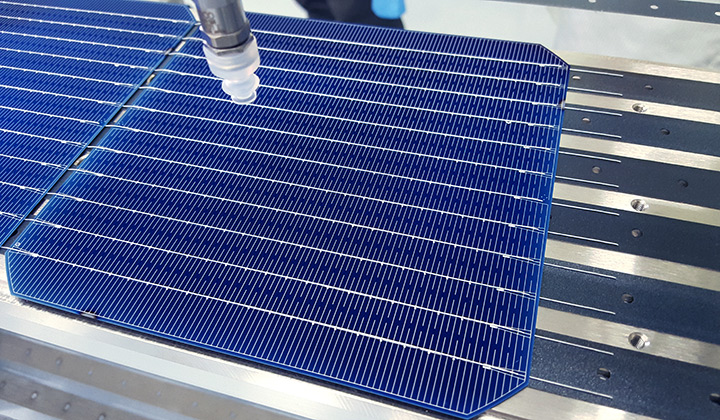

En un proceso único e innovador, el conector de barra múltiple conecta las células solares a las cadenas con 12 cables redondos y 20 almohadillas de soldadura por cable a alta velocidad. El diseño estético de la celda convierte los módulos en un producto premium con una potencia de salida de 6 a 9 W más.
Los dedos de cuadrícula más cortos y más estrechos dan como resultado un factor de llenado más alto y una corriente más alta, a costos más bajos: se puede ahorrar hasta un 25% de plata al serigrafiar las celdas. Además, la luz que golpea los cables de cobre redondos se refleja de nuevo en la celda. Este reciclado ligero muy eficiente contribuye a la pérdida minimizada de celda a módulo (CTM). Los módulos con 60 celdas muestran una pérdida de CTM de menos del 4.5% cuando se usa la solución confiable de conexión de barras múltiples de SCHMID.
Las células solares se procesan "soleado". Los alambres con un diámetro de núcleo de 360 µm y un revestimiento de SnPbAg de 15 µm están cubiertos con fundente dentro de la máquina. La soldadura de adelante hacia atrás de los cables a las celdas se realiza en un mandril precalentado. Los cables están sujetos por pinzas paralelas especiales. Un sistema de eje de movimiento junto con un sistema de imágenes de alta precisión asegura la colocación exacta de la celda con una precisión de 0.05 mm. Por lo tanto, se garantiza una superposición precisa de los cables pequeños y el patrón de metalización de las celdas, incluso con tamaños mínimos de almohadilla de soldadura.
Las líneas de producción de módulos existentes son fáciles de actualizar: el conector de barra múltiple se armoniza con los procesos de laminación posteriores y utiliza tecnología de soldadura infrarroja sin contacto probada que es compatible con todos los diseños de celdas.
